导热金刚石同大尺寸芯片的低温烧结银连接工艺
发布时间：2024-03-09
发布时间：976
发布时间：
引 言
近十几年电子通讯行业飞速发展，小型化､集成化已成为未来许多高密度､高功率､以及高性能芯片领域未来发展的必然趋势，但随之而来的便是由于发热造成的芯片损坏､设备失效等问题[1⁃2]，因此对于为电子元件提供连接､阻隔､散热､机械支撑和物理保护的电子封装工艺提出了严峻考验[3]｡电子封装工艺涉及从半导体晶圆的级封装开始到更别的封装，例如芯片与芯片､芯片与基板以及基板与基板之间的封装都会逐级引入界面层，阻碍热量的传播[4]｡
相比传统封装材料(如焊料合金[5]和导电胶黏剂[6])依赖于焊料合金的熔化和凝固，纳米/微米级银浆具有低的烧结温度(<300 ℃)､烧结后具有高熔点(960 ℃)､高电导率(4.1×107S/m)以及高热导率(>200 W/m·K)等许多潜在优势[7]，因此在国内外已被广泛应用于电子封装领域，展现出许多潜在优势[7]｡同时，由于金刚石具有高导热､耐高温､抗腐蚀､抗辐照等优异性能，在高频和大功率微电子等领域都有着重要的应用前景｡但如何将高导热金刚石应用于电子封装领域仍存在诸多问题:由于金刚石硬度高､加工难､易造成基板粗糙和变形，以及大多数金属或合金都难有效润湿金刚石表面，且在烧结过程中有机物的挥发和界面分子中粘合剂分子烧尽困难等，以往的烧结银浆大多数情况下仅适用于 4 mm×4mm 或更小尺寸的界面烧结[8⁃9]，因此通过银烧结对金刚石进行大面积界面的互连具有一定挑战性｡本文通过一种微米级银浆实现了连接大面积(>100 mm2)半导体硅片和金刚石的低温低压烧结技术｡采用 Ti/Au 薄膜对金刚石和硅表面金属化处理，增强界面处原子扩散，并改进工艺流程利用商用烧结银膏在 200 ℃下低温烧结｡通过超声波扫描显微镜和电子显微镜对结合层进行分析，观察到结合均匀的烧结界面，对大尺寸高温电子器件散热方面具有重要应用价值｡1、实验过程

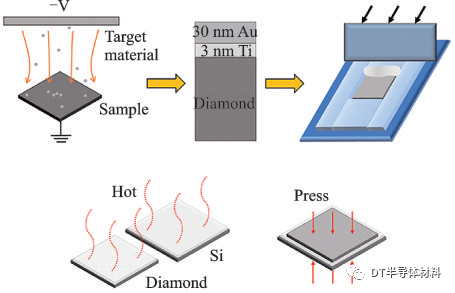

本实验所采用的 10×10 mm 多晶金刚石为实验室通过化学气相沉积法生长获得，经过研磨抛光后表面粗糙度小于10 nm｡ 烧结银浆型号为ASP295⁃09P9，购买于 Heraeus 公司｡首先对金刚石及硅基片在丙酮和去离子水中分别超声清洗 5min 以去除表面污染物｡在实验中发现直接通过银浆烧结连接金刚石⁃硅后，银层同基材表面结合性较差｡为了改善基材和银浆的烧结效果，通过磁控溅射技术分别在金刚石和硅表面镀覆 3 nm Ti 及 30nm Au，然后可控地通过模板印刷涂覆一定厚度银浆(20~70 μm)，并在 160 ℃下进行预烘干后加压贴合并快速升温形成烧结，实验步骤如图 1 所示｡2、 结果与讨论
2.1 银浆烧结工艺及表征

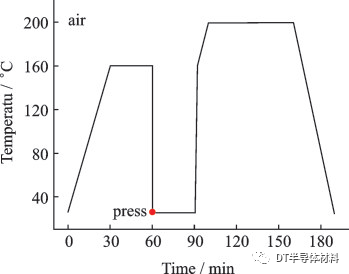

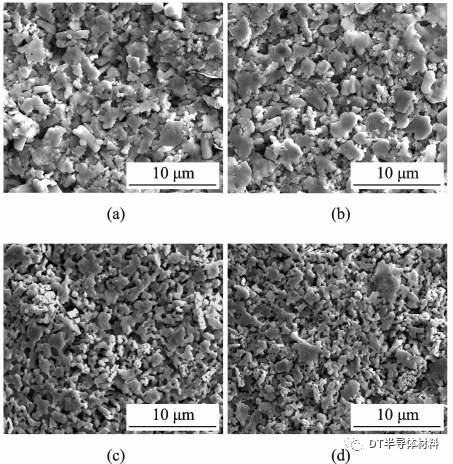

烧结银膏中通常含有有机包覆层的纳/微米银颗粒和有机溶剂，实验中发现，如果烘干不足会导致样品中心或底层溶剂残留，在后续压合迅速升温烧结过程中残留溶剂难以挥发，会产生沸腾形成河流状微裂纹[10]，或者不完全分解形成焦黄色残留物｡但如果烘干时间较长则不利于紧密贴合，在结合面出现局部分层现象，或需要更大的压力｡本文通过大量实验确定烧结工艺，最终确定的工艺条件曲线如图 2 所示，在升温至 160 ℃并保温 30 min 后将样品取出，并在 50 kPa 下压合 30 min 后迅速升温至 200 ℃烧结｡图 3 为不同烧结阶段银浆的扫描电子显微镜图｡图 3(a，b)展现了在烘干阶段银浆的形貌图，可看到尺寸为 0.2~5.0 μm 的片状银粒均匀分散在基体中，随着溶剂的挥发，银颗粒开始重新排列并彼此之间逐渐形成接触｡图 3(c)为在 200 ℃烧结 30min 后的银浆形貌，此阶段 Ag 颗粒彼此之间的接触点将逐渐通过原子扩散形成连接[11]｡图 3(d)展示了烧结后的银浆形貌，可看到通过烧结后银粒的形貌发生了变化，并呈现致密化趋势，通常需要在烧结过程中加至 5 MPa 以上的压力来提高这种致密化的程度，以有效提高界面处热传导｡
图 3 不同阶段银浆扫描电子显微镜图：（a）30 min 升温至
160 ℃；（b）继续 160 ℃保温 30 min；（c）200 ℃烧结 30
min；（d）烧结结束后
2.2 结合面微观组织观察和成分分析

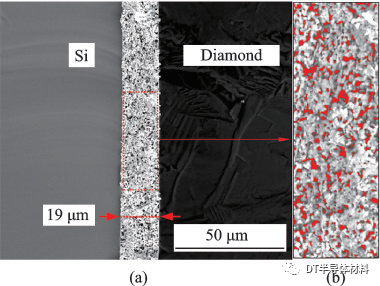

对金刚石⁃硅的结合面微观形貌进行观察分析，图 4 为材料结合面截面的扫描电子显微镜图｡图 4(a)为烧结后截面的扫描电子显微镜图，可看到金刚石和硅芯片之间形成了良好的结合界面，结合层总厚约 20 μm，并未发现银在界面处的分层，表明通过印刷双面涂覆较薄的银胶层，并在预烘干后施加低压辅助烧结可避免结合面出现分层､空洞等问题｡通过 ImageJ图像处理软件对结合界面进行处理，得到较低的界面空隙率，约为 9.88%，如图 4(b)所示｡
图 4 （a）结合界面处扫描电子显微镜图；（b）ImageJ 图像
处理计算孔隙率

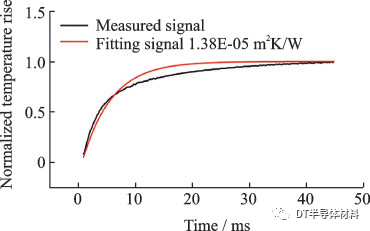

本文还对样品进行了中间层等效热阻值的测试､计算和分析，等效热阻拟合曲线如图 5 所示，黑线为实验中探测器所测量出的信号，可以认为等价于样品表面的温升(主要考虑温升变化随时间关系)｡在已知样品尺寸､两侧材料热扩散系数､热容和密度以及待测结合材料的热容和密度等性质的情况下，测量系统用激光对硅片表面进行加热，利用红外探测器检测金刚石表面温度偏移，并通过瞬态传热方程计算出中间层的热扩散系数，最后利用下面两个公式计算出结合材料的热导率和热阻:
其中，λ为导热系数，单位 W/m·K;ρ为材料密度，单位 kg/m3;CP 为比热容，单位 J/kg·K;D 为热扩散系数，单位 m2/s;d 为材料厚度，单位m;R 为热阻值，单位 m2·K/W｡
图 5 烧结银层等效热阻拟合曲线
最终金刚石⁃银⁃硅三层模型所拟合出的中间层等效热阻约为 1.38×10-5m2·K/W，如图 5 中红色曲线所示｡虽然通过该工艺可烧结大尺寸金刚石⁃硅等材料，并显著减少结合面处的空洞､分层等现象，但后续仍需提高致密化趋势 ，以便显著降低热阻值｡图6 展示了结合后的 10×10mm 金刚石⁃硅的超声波扫描图，可看到通过该工艺实现了大尺寸芯片同高导热金刚石的良好结合，结合均匀无明显缺陷，整体效果优良｡但目前对于银颗粒烧结致密化问题，还只能通过提高烧结压力､温度及延长烧结时间等手段来控制，这不仅增加了工艺成本，同时也可能对芯片本身造成损坏｡
3 、结论
对金刚石和硅表面金属化后，采用双面印刷工艺涂覆银胶，并控制在 160 ℃下预烘干后施加低压使其保持贴合 30min，然后转入 200 ℃下进行烧结，实现了大尺寸芯片和高导热金刚石(10×10mm)的良好结合效果，整个结合层无明显的缺陷｡在该方法基础上可改进开发高导热金刚石的散热应用，有望解决目前高功率芯片及模块的发热高､散热难等问题｡
